Quando si parla di termografia, spesso si dà per scontato che “mostri la temperatura” e basta. In realtà, esistono due modi principali di usare una termocamera: termografia qualitativa e termografia quantitativa.
La qualitativa serve soprattutto a capire “dove” c’è un’anomalia osservando forme, contrasti e pattern (molto comune in edilizia, per esempio su pareti, soffitti e serramenti). La quantitativa serve a misurare e confrontare temperature con più rigore, quando il numero conta davvero (più tipica in ambito elettrico, meccanico e industriale).
In questo articolo trovi differenze chiare, esempi pratici, limiti e vantaggi di entrambi gli approcci e una mini-FAQ.
Cosa significa “qualitativa” e cosa significa “quantitativa”
Una termocamera crea un’immagine a falsi colori (termogramma) partendo dalla radiazione infrarossa rilevata. È importante ricordare un concetto semplice: la termografia descrive la temperatura “di superficie” e non permette di “vedere dentro” o “attraverso” i materiali. Questo è il motivo per cui contano molto superficie, condizioni ambientali e impostazioni.
Termografia qualitativa
La termografia qualitativa è orientata a localizzare un’anomalia e a descrivere cosa si osserva nell’immagine termica: zone più fredde o più calde rispetto alle aree vicine, linee, macchie, contorni “strani”, discontinuità.
In pratica, la domanda tipica è: “Dove c’è qualcosa di diverso dal normale?”
In edilizia, non a caso, le norme tecniche storiche descrivono esplicitamente un uso qualitativo per rilevare irregolarità e la loro posizione (non per “fare i conti” dell’isolamento).
Termografia quantitativa
La termografia quantitativa è orientata a misurare temperature e a confrontarle in modo più controllato: tra componenti simili, rispetto a un valore atteso, o rispetto a una soglia di attenzione.
Qui la domanda tipica diventa: “Quanto è caldo/freddo, e quanto è fuori norma?”
Per avvicinarsi a misure credibili, bisogna considerare parametri che nella qualitativa spesso hanno peso minore:
- emissività (quanto la superficie “emette” e non “riflette”)
- riflessioni (soprattutto su metalli lucidi, vetri e superfici brillanti)
- distanza e messa a fuoco
- condizioni dell’ambiente (per esempio correnti d’aria, sole, umidità, ecc.)
Punto chiave: anche quando leggi una temperatura sullo schermo, quel numero non è “magico”. È una stima calcolata dalla termocamera in base a ciò che rileva e a ciò che tu imposti.
Esempi pratici: edilizia, elettrico, meccanico e industria
Edilizia: quasi sempre “qualitativa”
In una casa, la termografia viene spesso usata per orientarsi e capire dove c’è una discontinuità. In questo contesto è normale parlare di termografia qualitativa, perché l’obiettivo è individuare anomalie leggibili in superficie.
Esempi tipici
- Discontinuità dell’isolamento: in inverno, a riscaldamento acceso, zone di soffitto o parete possono apparire più fredde rispetto al resto.
- Ponti termici: spesso si vedono come linee o aree più fredde lungo angoli, pilastri, travi e intorno ai serramenti.
- Umidità: alcune aree possono mostrare temperature diverse per effetto dell’acqua presente e/o dell’evaporazione (da interpretare con attenzione e contesto).

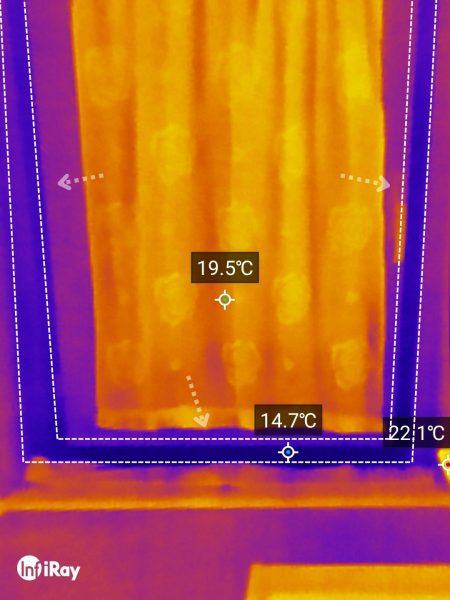

- Spifferi: in condizioni adatte, si possono notare “tracce” termiche vicino a infissi o punti di passaggio.
Nota importante (semplice): in edilizia, la termografia è utilissima per trovare indizi e zone critiche, ma non va confusa con una misura diretta del “quanto isola” una parete. La lettura corretta dipende da condizioni ambientali e dall’interpretazione.
Elettrico, meccanico e industria: spesso “quantitativa”
Negli impianti elettrici e nelle macchine, la termografia è spesso usata per individuare surriscaldamenti anomali. Qui la misura numerica diventa più utile, perché aiuta a capire la gravità (e la priorità di intervento).
Esempi tipici
- Quadri elettrici e connessioni: un contatto lento o una connessione non ottimale può scaldare più del normale. È fondamentale che il sistema sia in condizioni di lavoro (sotto carico), altrimenti l’anomalia può non emergere.
- Motori: temperature fuori comportamento atteso possono indicare stress, carico eccessivo o problemi in evoluzione (sempre da valutare con contesto).
- Cuscinetti e organi in movimento: l’aumento di temperatura può essere legato ad attriti o usura.
- Processi industriali: dove la temperatura è un indicatore di funzionamento (scambiatori, linee di produzione, ecc.).
Attenzione alle superfici metalliche lucide: più la superficie è riflettente e a bassa emissività, più la termocamera rischia di “vedere” anche la radiazione che arriva dall’ambiente, non solo quella dell’oggetto osservato. È uno dei motivi principali per cui la quantitativa richiede più cura nelle impostazioni e nella lettura.
Quando usare l’una o l’altra
Se vuoi una regola pratica, molto semplice:
- Se il tuo obiettivo è trovare la zona critica in casa (parete, soffitto, infisso): parti quasi sempre dalla qualitativa.
- Se il tuo obiettivo è valutare un surriscaldamento su componenti elettrici o meccanici (e capire se è “poco” o “tanto”): ha senso impostare una quantitativa con più rigore.
Come si svolge un rilievo non invasivo
Un rilievo termografico è non invasivo: non si toccano muri, non si fanno fori, non si smonta nulla. In pratica si acquisiscono immagini termiche e, quando utile, anche foto “normali” per contestualizzare.
Prima del rilievo
- Si chiarisce il problema: cosa noti, da quanto tempo, dove.
- Si scelgono le aree da osservare (interno, esterno, specifiche stanze o componenti).
- Si valutano le condizioni: per l’edilizia serve un contrasto termico sufficiente; per impianti e macchine serve che siano in condizioni di lavoro.
Durante il rilievo
- Acquisizione immagini: panoramiche e dettagli, con inquadrature comprensibili.
- Controllo riflessi: attenzione a vetri, superfici lucide, fonti di calore vicine.
- Annotazioni essenziali: condizioni ambientali di base e contesto (per esempio se l’edificio è riscaldato o se il quadro è sotto carico).
Dopo il rilievo
- Selezione e spiegazione delle immagini: cosa si vede, cosa significa, cosa è solo un effetto possibile delle condizioni.
- Indicazioni pratiche: dove intervenire, o cosa far valutare con priorità, in modo comprensibile.
Nota utile per l’edilizia: per leggere bene dispersioni e ponti termici serve in genere che l’edificio sia riscaldato e che ci sia una differenza termica sufficiente tra interno ed esterno, evitando superfici appena irradiate dal sole.
FAQ
Come organizzarzi prima della visita del tecnico termografico?
Prevedere l’accesso a sottotetto, garage, locali tecnici da ispezionare e preparare eventuale documentazione utile (planimetria, foto lavori fatti, punti in cui compare il problema).
La termografia misura sempre la temperatura “esatta”?
Dipende dall’obiettivo. In molti casi domestici si ragiona in modo qualitativo (forme e differenze tra zone). Quando serve un valore numerico più affidabile (uso quantitativo), bisogna curare impostazioni e condizioni, soprattutto su superfici riflettenti.
La termografia è invasiva?
No. È un’analisi a distanza: si acquisiscono immagini termiche e si interpreta ciò che compare in superficie. Non si rompono muri e non si smonta nulla.
Quando è il periodo migliore per controllare dispersioni e ponti termici in casa?
Quando c’è un buon contrasto termico tra interno ed esterno e la casa è in condizioni stabili (per esempio riscaldamento acceso e superfici non appena irradiate dal sole). Se il contrasto è basso, le differenze possono risultare meno evidenti.
